ГОСТ 3262‑75 — это нормативный документ, который устанавливает требования к стальным сварным трубам с резьбой и без неё, предназначенным для устройства водопроводов, газопроводов и систем отопления низкого давления. Стандарт не просто задаёт размеры: он определяет сортамент, механические требования, допуски, правила приёмки и маркировки.
Понятие условного прохода (Ду) и почему «дюйм» здесь — условность
В ГОСТ 3262‑75 типоразмер трубы задаётся через условный проход (Ду), который выражается в миллиметрах, но параллельно имеет традиционное дюймовое обозначение. Условный проход — это номинальная величина, примерно соответствующая внутреннему диаметру трубы в миллиметрах. Это не точный геометрический размер, а условный параметр, по которому подбирают арматуру и фитинги.
Почему дюймы не равны 25,4 мм в реальном диаметре? Исторически дюймовое обозначение отражало внутренний просвет трубы. По мере развития технологий толщина стенки менялась, внутренний диаметр «плавал», но типоразмер (условный проход) оставался прежним. В итоге дюймовая маркировка стала именно кодом типоразмера, а не прямым указанием на геометрию.
Поэтому в технической документации и на чертежах принято указывать:
- Ду (условный проход) в мм — для подбора арматуры;
- наружный диаметр в мм — для монтажа и сварки;
- толщину стенки — для расчёта прочности и массы.
Дюймовое обозначение (например, 1/2″, 1″) используется как справочная величина и для совместимости с традиционной номенклатурой фитингов.
Классификация труб по толщине стенки
По ГОСТ 3262‑75 трубы делят на три категории в зависимости от толщины стенки:
- Лёгкие — минимальная толщина стенки, предназначены для систем с невысоким рабочим давлением. Подходят для разводки воды в бытовых сетях, где не требуется высокая прочность.
- Обыкновенные — наиболее распространённый вариант. Это «золотая середина» между прочностью, массой и стоимостью. Чаще всего применяются в типовых инженерных сетях.
- Усиленные — увеличенная толщина стенки, рассчитаны на более высокие нагрузки и давление. Используются там, где важна повышенная надёжность и стойкость к гидроударам.
Толщина стенки напрямую влияет на:
- внутренний диаметр (просвет) — при одном и том же наружном диаметре у усиленной трубы просвет будет меньше;
- прочность — способность выдерживать внутреннее давление;
- массу — чем толще стенка, тем тяжелее труба на погонный метр;
- стоимость — более толстостенные трубы дороже.
Геометрические параметры и масса
Для каждого условного прохода ГОСТ фиксирует:
- наружный диаметр трубы (он одинаков для всех трёх категорий толщины стенки в пределах одного Ду);
- толщину стенки по категориям;
- массу 1 метра трубы (рассчитывается по плотности стали 7,85 г/см³).
Ниже — фрагмент таблицы размеров по ГОСТ 3262‑75 для наиболее востребованных типоразмеров.
| Условный проход Ду, мм | Дюймовое обозначение | Наружный диаметр, мм | Толщина стенки, мм (лёгкие / обыкновенные / усиленные) | Масса 1 м, кг (лёгкие / обыкновенные / усиленные) |
|---|---|---|---|---|
| 6 | 1/8″ | 10,2 | 1,8 / 2,0 / 2,5 | 0,37 / 0,40 / 0,47 |
| 8 | 1/4″ | 13,5 | 2,0 / 2,2 / 2,8 | 0,57 / 0,61 / 0,74 |
| 10 | 3/8″ | 17,0 | 2,0 / 2,35 / 2,8 | 0,74 / 0,86 / 1,03 |
| 15 | 1/2″ | 21,3 | 2,35 / 2,5 / 2,8 | 1,16 / 1,28 / 1,43 |
| 20 | 3/4″ | 26,8 | 2,35 / 2,5 / 2,8 | 1,50 / 1,66 / 1,86 |
| 25 | 1″ | 33,5 | 2,8 / 3,2 / 4,0 | 2,12 / 2,39 / 2,91 |
| 32 | 1¼″ | 42,3 | 2,8 / 3,2 / 4,0 | 2,73 / 3,09 / 3,78 |
| 40 | 1½″ | 48,0 | 3,0 / 3,5 / 4,0 | 3,33 / 3,84 / 4,34 |
| 50 | 2″ | 60,0 | 3,0 / 3,5 / 4,5 | 4,22 / 4,88 / 6,16 |
Примечание: масса рассчитана по стандартной плотности стали. Допуски на наружный диаметр и толщину стенки регламентируются отдельно в ГОСТ 3262‑75 и зависят от категории точности (обычная или повышенная).

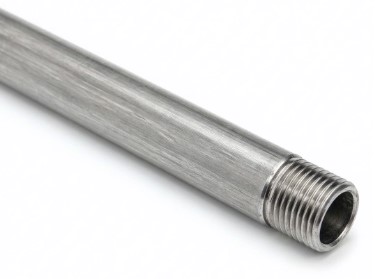

Резьба по ГОСТ 3262‑75
Трубы могут поставляться:
- без резьбы;
- с цилиндрической резьбой на одном конце;
- с резьбой на обоих концах;
- со муфтой.
Тип резьбы — трубная цилиндрическая по ГОСТ 6357‑81, на который ГОСТ 3262‑75 даёт прямую ссылку. Это важно: стандарт не задаёт профиль резьбы, а ссылается на другой документ, чтобы обеспечить совместимость с арматурой и фитингами.
Ключевые параметры резьбы по ГОСТ:
- Длина резьбы от торца до сбега — нормируется отдельно для каждого условного прохода.
- Число ниток на дюйм — определяется профилем резьбы и обеспечивает герметичность при уплотнении.
- Качество поверхности — не допускаются заусенцы, острые кромки, глубокие риски.
- Сбег и недорез — нормируются, чтобы исключить повреждение витков при монтаже.
Пример: для трубы Ду 25 (1″) наружный диаметр самой трубы — 33,5 мм, а наружный диаметр резьбы — 33,249 мм (по ГОСТ 6357‑81). Разница — это как раз толщина стенки под нарезку.
Маркировка по ГОСТ 3262‑75: как читать и что она означает
Маркировка — это краткая техническая характеристика трубы, нанесённая на ярлык или прямо на трубу. Пример: Труба Ц‑Р‑15×2,8 ГОСТ 3262‑75.
Расшифровка по стандарту:
- Ц — цинковое покрытие. Если буквы нет — труба чёрная (без покрытия).
- Р — наличие резьбы. Если буквы нет — труба без резьбы.
- 15 — условный проход в миллиметрах (соответствует 1/2″).
- 2,8 — толщина стенки в миллиметрах (в данном случае это усиленная труба).
- ГОСТ 3262‑75 — ссылка на стандарт.
Если в маркировке указано только «Труба 20×2,5 ГОСТ 3262‑75», это значит: чёрная труба без резьбы, Ду 20 мм, толщина стенки 2,5 мм (обыкновенная).
Допуски и точность изготовления
ГОСТ 3262‑75 устанавливает две категории точности:
- обычная точность — базовые допуски на наружный диаметр и толщину стенки;
- повышенная точность — более жёсткие допуски, которые важны при сборке ответственных соединений и при использовании прецизионных фитингов.
Допуски зависят от наружного диаметра и категории точности. Они определяют, насколько фактические размеры трубы могут отклоняться от номинальных. Это критично при подборе муфт, сгонов и контргаек: даже небольшое отклонение может повлиять на качество резьбового соединения.
Практические выводы и как применять стандарт
- Подбор арматуры и фитингов. Ориентируйтесь на условный проход (Ду), а не на дюймы. Арматура и фитинги маркируются именно по Ду.
- Выбор толщины стенки. Для бытовых водопроводов чаще используют обыкновенные трубы. Для систем с повышенным давлением или в ответственных узлах — усиленные. Лёгкие трубы применяют там, где критична масса и стоимость, а давление невелико.
- Резьбовые соединения. Проверяйте совместимость по типу резьбы (ГОСТ 6357‑81) и длине резьбовой части. При монтаже учитывайте сбег и необходимость уплотнения (лента ФУМ, пакля, анаэробные герметики).
- Цинкование. Цинковое покрытие защищает от коррозии, но не меняет геометрические размеры трубы. При резке и нарезке резьбы цинковый слой нарушается — в этих местах возможна коррозия.
- Допуски. Если проект требует высокой точности сборки, заказывайте трубы повышенной точности.
Учитывая, что ты раньше интересовался пресс‑фитингами и соединениями, важно понимать: ГОСТ 3262‑75 описывает именно стальные водогазопроводные трубы с резьбой, а не металлопластик или полипропилен. Поэтому при переходе на другие типы труб нужно использовать переходники и учитывать разницу в стандартах.
