Простой терморегулятор

Автоматика Электроника в быту

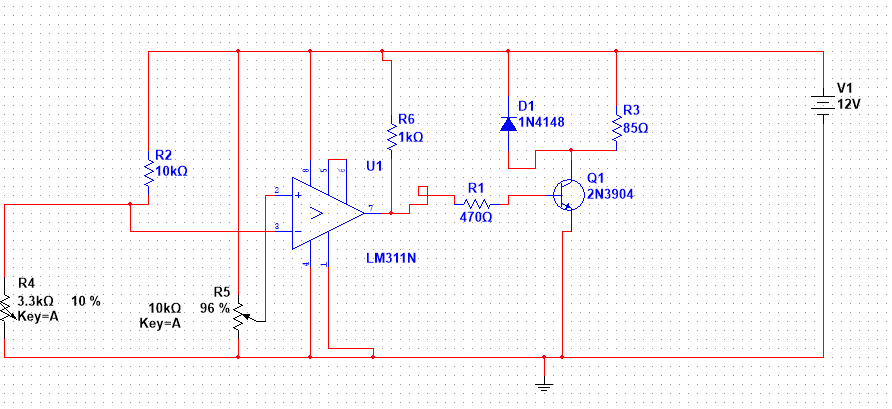

Предложенная схема предназначена для управления вентилятором или другим исполнительным уст-вом, которое включается (или выключается) когда температура достигает определенного уровня. Схема работает от постоянного напряжения 12В.

Регулировка температуры осуществляется при помощи резистора R2. В качестве датчика температуры используется терморезистор NTC имеющий отрицательный температурный коэффициент. Управление исполнительным устройством осуществляется при помощи реле (12В).
